TIMER AT8N

TIMER AT8N

Praktik hari ini membahas mengenai Timer AT8N

Timer AT8N memiliki 8 port dimana:

1) VCC dengan nomor port 7

2) GND dengan nomor port 2

3) Input dengan nomor port 8 (dihubungkan dengan GND)

4) Output dengan nomor port 5 (dihubungkan dengan VCC)

Kali ini saya akan mencoba menghidupkan LED dengan menggunakan Timer, langkah yang pertama:

1) Hubungkan port 7 ke VCC dan port 2 ke GND yang ada pada adaptor

2) Hubungkan port 8 ke GND

3) Hubungkan port 5 ke VCC LED

dan uang terakhir GND led dihubungkan dengan GND adaptor

Dibawah ini adalah skema Timer AT8N

Read More

BELAJAR KAPASITIF SENSOR

PROXIMITY CAPASITIVE SENSOR

Kali ini saya akan menjelaskan mengenai definisi dan cara menggunakan sensor kapasitif,

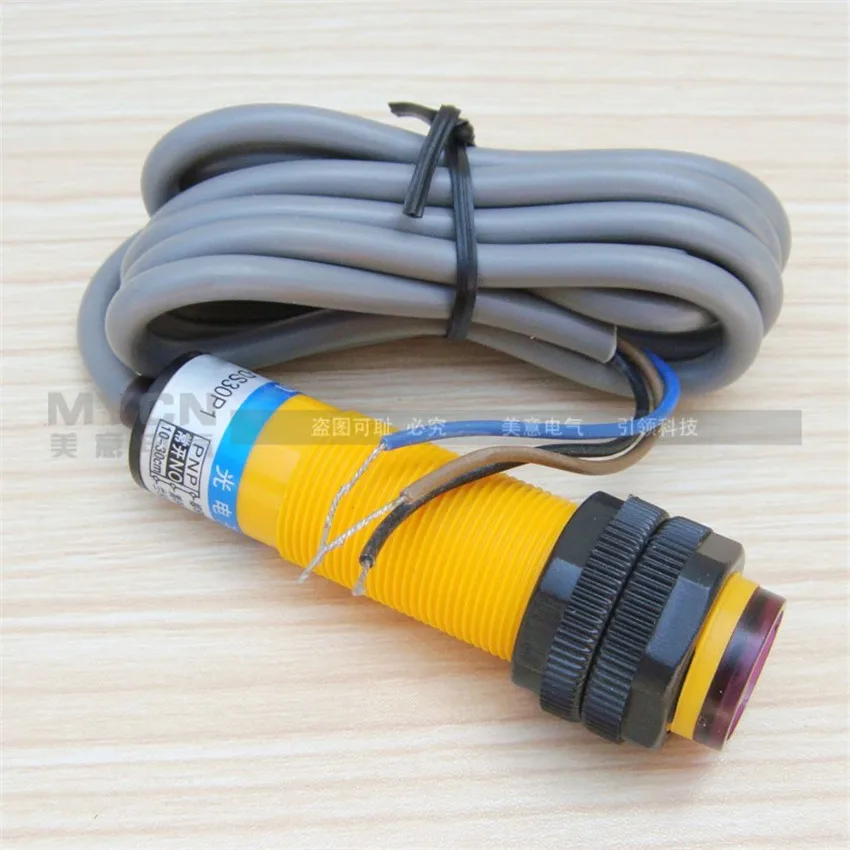

pertama saya akan memperlihatkan bentuk dari sensor kapasitif

Cara menggunakannya sangatlah simpel Anda hanya membutuhkan:

1. Power Suply 24V

2. Kabel konektor capit buaya

3. Jika ingin ditambahkan indikator dapat ditambahkan LED(namun dalam sensor biasanya sdh dilengkapi dengan LED warna merah).

Saya akan menunjukan pengkabelan dalam sensor kapasitif





Dapat dilihat dalam gambar diatas terdapat tiga kabel dengan warna yang berbeda yaitu:

1. Coklat dihubungkan dengan VCC 12-24V

2. Biru     dihububgkan dengan GND

3. Hitam  dihubungkan dengan OUTPUT

Dalam penggunaannya, sensor ini dapat digunakan untuk mendeteksi segala macam benda khususnya benda padat . Untuk benda-benda seperti botol plastik yang kosong sensor ini tidak akan bekerja namun untuk botol plastik yang berisi air maka sensor ini dapat bekerja.

Indikasinya adalah LED berwarna merah dalam sensor akan menyala dan jika tidak ada benda yang menghalangi maka LED akan mati.

Untuk sensitivitasnya dapat diatur dengan memutar potensio atau pengatur sensitivitas yang terdapat di bagian atas sensor dengan terdapat sekrup kecil yang dapat diputar ke kanan maupun ke kiri.

Anda dapat mengunjungi link di bawah ini https://www.youtube.com/watch?v=SsvjxnN8ZUk

Read More

KOMUNIKASI SERIAL 2

KOMUKASI SERIAL ARDUINO 2

     1.Tujuan

• Siswa dapat membuat rangkaian arduino push button ke serial monitor.
• Siswa dapat memeahami dengan baik mengenai serial monitor.

       2.  Alat dan Bahan

• Arduino
• Kabel USB Arduino
• Push Button
• LED
• Resistor
• Proto Board

        3. Deskripsi Tugas

• Jika tombol ON ditekan maka LED akan menyala, dan jika tombol OFF ditekan maka LED akan mati dan kinerja pada arduino akan ditampilkan pada serial monitor.

        4. Cara Kerja

• jika tombol ON ditekan maka lampu akan menyala
• jika tombol OFF ditekan maka lampu akan mati dan semua program akan ditampilkan pada serial monitor.

         5. Langkah Kerja

•  Nyalakan komputer
•  Buka aplikasi arduino
•  Tulis skrip pada arduino

Scriptnya dapat dilihat seperti dibawah ini

int pb1  = 4;

int pb2  = 5;

int led   = 2;

int led1 = 3;

int push1 = 0;

int push2 = 0;

int kor = 0;

void setup() {

pinMode(pb1,INPUT);

pinMode(pb2,INPUT);

pinMode(led,OUTPUT);

pinMode(led1,OUTPUT);

Serial.begin(9600);

}

void loop() {

  digitalWrite(led,LOW);

  digitalWrite(led1,LOW);

  kor = Serial.read();

  push1 = digitalRead(pb1);

  push2 = digitalRead(pb2);

  if(push1 == HIGH){live();}

  if(push2 == HIGH){dead();}

  if(kor == 'x'){live();}

  if(kor == 'z'){dead();}

   }

void dead(){

  dead:

  kor = Serial.read();

  push1 = digitalRead(pb1);

  push2 = digitalRead(pb2);

  if (push1 == HIGH){

   live();}

  digitalWrite(led,HIGH);

  digitalWrite(led1,HIGH);

  Serial.print("ON");

  Serial.println();

  if (kor == 'x'){

    live();

    }

   goto dead;

}

void live(){

  live:

  kor = Serial.read();

  push1 = digitalRead(pb1);

  push2 = digitalRead(pb2);

  if (push2 == HIGH){

    dead();

    }

  digitalWrite(led,LOW);

  digitalWrite(led1,LOW);

   Serial.print("off");

   Serial.println();

   if (kor == 'z'){

    dead();

    }

   goto live;

}

   4. Klik compile untuk mengecek apakah program sudah benar atau belum

   5. Klik upload atau dengan menggunakan shortcut CTRL+U

   6. Coba operasikan rangkaian yang telah disusun pada proto board dan skrip yang telah dibuat

   7. Bukti program berjalan sesuia yang diperintahkan, dapat dilihat pada serial monitor

         6. Kesimpulan

• Saya masih agak bingung dalam menggunakan komunikasi serial
• Untuk referensi yang ada di internet sudah cukup membantu



Read More

KOMUNIKASI SERIAL

KOMUNIKASI SERIAL ARDUINO

(arduino UNO)

A. Tujuan

1. Siswa dapat memahami cara menggunakan komunikasi serial pada arduino UNO.

2. Siswa dapat membuat sebuah program yang menggunakan komunikasi serial ( contohnya menghidupkan LED).

B. Alat Dan Bahan

1. Seperangkat Arduino UNO

2. LED (6 buah)

3. Protoboard

4. Kabel jumper

C. Deskripsi Tugas

• Membuat sebuah program ARDUINO UNO yang menggunakan komunikasi serial (menghidupkan LED dengan keyboard)

D. Cara Kerja

1. Jika saya menekan huruf "a" pada keyboard, maka LED yang menyala adalah LED no 1, 3, 5

2. Jika saya menekan huruf "b" pada keyboard, maka LED yang menyala adalah LED no 2, 4, 6

3. Jika saya menekan huruf "c" pada keyboard, maka LED yang menyala adalah LED no 3 dan 4

4. Jika saya menekan huruf "d" pada keyboard, maka LED akan Running

E. Langkah Kerja
1. Tentukan Port pada arduino yang akan digunakan untuk LED-nya, untuk ini saya menggunakan port nomor 2,3,4,5,6,7.

2. Lalu ketikkan void setup-nya seperti gambar diatas yang berisi alamat-alamat yang akan digunakan untuk pemprograman .

3. Tulis perintah pelaksana program yang telah dibuat pada void loop, seperti pda gambar dibawah ini

4. Saya kali ini menggunakan huruf "a", "b", "c", "d" untuk digunkan pada komunikasi serial

5. Untuk program yang pertama yaitu "nyala 1" saya akan membuat 3 LED menyala bersamaan dengan menulis huruf "a" pada seril monitor arduino

6. Untuk program uang kedua saya akan menyalakan 3 LED menyala bersamaan namun berbeda portnya untuk yang pertama saya menggunakan port 2,4,6 maka yang kedua saya menggunakan port 3,5,7 dengan menulis huruf "b" pada seril monitor arduino
7. Program yang ketiga saya hanya akan menghidupkan 2 LED dengan port 3 dan 4 dengan menulis huruf "c" pada serial minitor arduino

8. untuk program yang ke-4 saya akan membuat LED menyala flip-flop dengan menulis huruf  "d" pada serial monitor

 E. Kesimpulan

1. Saya dapat memprogram nyala LED dengan menggunakan komunikasi serial pada arduino.

2. Kurang dapat mengeksplor internet tentang komunikasi serial karena banyak kata- kata yang saya kurang paham/sulit dipaham.

Read More

CARA MENGAKTIFKAN DRIVER ARDUINO IDE CH341

Halo guysssss...... Sekarang saya akan menjelaskan tenteng cara mendownload driver arduino CH341
Langsung saja kita mulai penjelasannya:

1. Kunjungi Device and Printers dan klik pada gambar yang saya lingkari

2. lalu klik kanan pada icon dan pilih menu properties

3. maka akan masuk dalam devicenya, lalu pilih hardware dan klik properties

4. lalu akan muncul tampilan seperti ini...., pilih menu driver dan klik driver detail

5. pada menu tersebut akan muncul 3 pilihan, pilihlah baris yang ke 2 lalu klik OK

6. maka arduino siap untuk digunakan...........


Read More

Cara Menginstal Arduino IDE 1.7.10

Hello Every One........Selamat datang di Blog saya ini

Kali ini Saya akan menjelaskan...... Step by Step menginstal arduino IDE 1.7.10
Maka dari itu kita langsung saja ke inti pembicaraannya.........

1. Langkah pertama Klik disini yaaaa...., maka Anda akan menuju ke web arduino
2. Langkah kedua, klik pada pilihan windows zip file

     3. Berikutnya lihat pada downloadtan cari zip arduiono 1.7.10, lalu klik kanan pada folder dan pilih extrak file

     4. Langkah keempat, pilih lokasi penyimpanan folder arduino 1.7.10, untuk kali ini saya akan menyimpan folder di data C

     5. Lalu pilih/buat folder baru di data C dengan nama Arduino 1.7.10. Setelah itu klik OK

          6. Maka di layar komputer Anda akan muncul proses pendownloadtan, tunggu beberapa menit sampai proses download selesai

7. Ketika proses download telah selesai maka lihat pada folder tempat Anda menyimpan sebelumnya yaitu Arduino 1.7.10

8. Klik pada folder tersebut dan munculah icon arduino seperti gambar dibawah ini, lalu double klik pada icon

9. Maka akan muncul gambar ini, tidak usah panikkkkk........klik saja pada tulisan "RUN"

10. Maka pada layar komputer Anda akan muncul seperti notes dimana tampilan tersebut merupakan tempat Anda menulis program yang akan dibuat.....Aplikasi arduino sudah dapat digunakan

11. Sekian penjelasan tentang proses penginstalan arduino IDE 1.7.10

Read More
